在反渗透预处理、循环冷却水、锅炉补给水及化工流体过滤场景中，大流量折叠滤芯是保障系统稳定运行的核心耗材。现场工程师做备件采购时，往往手里只有一串原厂件号 —— 比如 PALL 颇尔 HFU 系列的编号。如何快速拆解件号、选到尺寸接口匹配、性能可靠的替换滤芯，是很多水处理运维人员关心的实际问题。本文从结构识别、产品体系、选型步骤三个维度，为您梳理一套可落地的大流量滤芯选型方法。

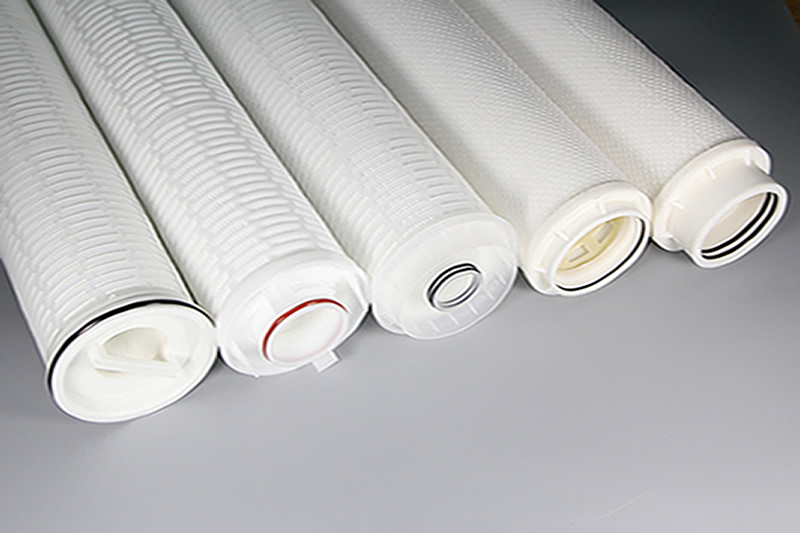

一、识别大流量滤芯的关键结构特征

不同品牌的大流量滤芯在设计上各有侧重，但用于替换选型时，以下几个结构参数必须逐一核对：

1. 滤流方向与骨架形式 常见的大流量滤芯分内进外出（内压式）和外进内出（外压式）两种流向。内压式依靠褶层自身支撑，通流面积大、初始压差低；外压式则多带中心支撑骨架，承压能力更强。选型时需与原壳体的进出水口方向保持一致。

2. 外径与折叠形式 主流工业大流量滤芯外径集中在 6 英寸（约 152–160mm）区间，采用深褶皱结构以扩大有效过滤面积。海纳 BALL 系列还提供 100mm、166mm、199mm 等不同外径规格，适配不同通量等级的过滤器壳体。

3. 端盖与密封材质 端盖多采用玻纤增强聚丙烯材质，结构强度高、化学相容性好。密封圈是决定密封可靠性的关键，常见可选材质包括三元乙丙（EPDM）、丁腈橡胶（NBR）、氟橡胶（FKM/Viton）和硅胶，需根据过滤介质的温度和化学性质匹配。

4. 耐压参数 PP 材质大流量滤芯的最大工作压差通常在 3.4 bar（20℃），推荐更换压差约 2.4 bar。实际运行中，建议建立压差监测台账，达到推荐更换值时及时安排更换，避免堵塞后影响系统流量。

二、海纳 BALL 大流量滤芯产品体系

杭州海纳环保技术有限公司旗下 BALL-Filter 品牌，专注工业流体过滤领域，大流量滤芯产品线覆盖多种结构形式与精度等级，可满足不同工况的替换与新装需求：

精度覆盖 0.5μm、1μm、3μm、5μm、10μm、20μm、50μm、100μm 共 8 档，滤材分标准聚丙烯（PP，耐温 82℃）与玻璃纤维（GF，耐温 121℃）两种材质体系，长度规格为 20″、40″、60″ 三档。

产品通过 FDA-21 CFR 食品接触标准、DL/T 1866-2018 电力行业验收标准及 ISO9001:2015 质量管理体系认证，可应用于食品饮料、生物医药、电子半导体、化工、水处理等多领域。

三、四步完成选型

第一步：定精度 RO 系统保安过滤前置粗滤常用 10μm，主过滤段选 5μm；电子、制药等精密工艺段可选用 1–2μm 精度，亚微米场景可选 0.5μm 规格。

第二步：定长度 根据过滤器壳体容腔确定：20″ 用于空间受限的小型设备，40″ 是工业现场最常用的紧凑规格，60″ 纳污量大、适合大流量连续运行工况。

第三步：定密封材质 常温水性介质选 EPDM 或丁腈橡胶；油类、有机溶剂或较高温度工况建议选用氟胶（Viton）；有食品级要求的场景搭配硅胶密封。

第四步：定滤材材质 常规水处理选用 PP 聚丙烯材质即可；若介质温度超过 82℃，或含油蒸汽、腐蚀性气体，建议选用玻璃纤维（GF）耐高温款。

四、型号编码怎么读

以海纳 BHM 系列为例，型号如 BHPP100B60M1GP：

• BHM = 外压式大流量滤芯系列

• P = PP 聚丙烯滤材（G 为玻纤）

• 100 = 1μm 精度（050=0.5μm，500=5μm，1000=10μm）

• B = 骨架式外形（A 为一体式）

• 60 = 60″ 长度（20=20″，40=40″）

• M1 = 三元乙丙密封圈（M2 = 硅胶，M5 = 丁腈）

• GP = PP 中心杆骨架

将原厂件号中的精度、长度、密封三个维度拆解出来，即可快速对应到海纳同规格产品，实现安装尺寸与接口的互换兼容。

五、常见问题

Q：大流量滤芯多久换一次？ 以进出口压差为核心判断依据，推荐更换压差约 2.4 bar（20℃）。达到该数值时不论运行时长都建议更换，避免滤芯堵塞后系统流量下降。

Q：能否直接装入现有 PALL HFU 壳体？ 海纳 BHK、BMD 等系列在设计上对标主流进口 6 英寸大流量滤芯的安装尺寸与接口规格，按件号参数对应选型后可直接装入现有壳体，无需改造设备。

Q：标称 5μm 的过滤精度实际拦截效果如何？ 海纳 PP 褶皱滤芯采用绝对精度标称，具体 β 比值与纳污容量指标，以随货提供的技术数据表（TDS）为准。如需针对特定工况做验证，可联系技术团队索取样品测试。
