把“工艺—形态—排列”的顺序理清，膜系统选型会更有依据

在膜系统选型中，一种常见误区是先挑膜材质，再回头讨论原水。更稳妥的顺序通常是：先根据原水中需要去除物质的粒径确定工艺路线，再由水质污染特性选择膜组件形态，最后根据目标回收率反推段数与排列组合。材质往往是结果，而不是起点。

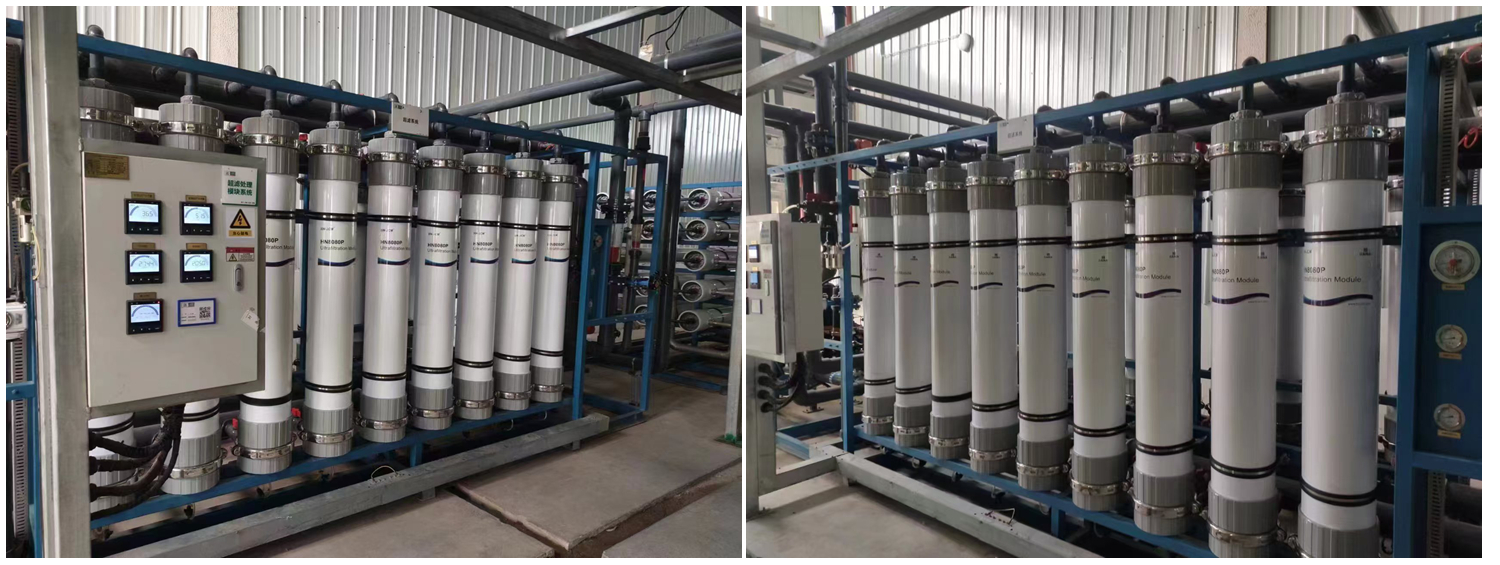

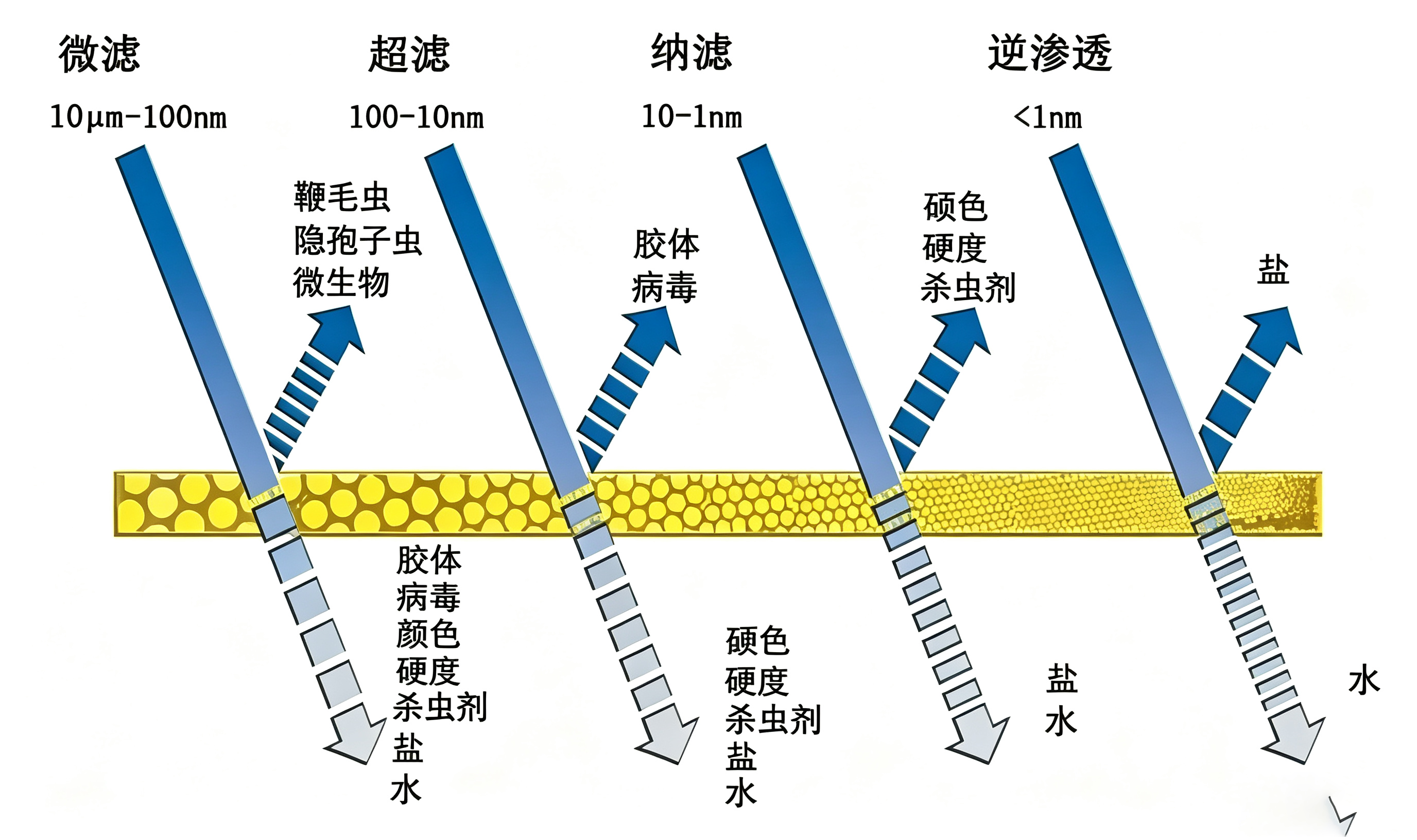

RO、UF、NF 都属于膜法分离，但推动力、截留范围和适用场景不同。本文以 UF 与 RO 的对比为主线，说明选型顺序；NF 可结合截留分子量、脱盐需求和进水条件进一步判断。

一、为什么“选哪种膜”不能脱离原水

超滤（UF）通常是以压力为推动力、按孔径筛分的一类膜法。常见分离组分直径约为 0.005~10 μm，相对分子质量约 500 以上的大分子、胶体等可被截留，渗透压一般较小，运行压力常在 0.1~0.5 MPa。这个压力区间通常低压泵即可提供。

反渗透（RO）需要克服渗透压本身，进水侧通常配置高压泵。两者压力等级差异来自工艺本身，与品牌和报价无直接关系。

如果把 UF 当作脱盐工艺使用，或把污染问题简单归到膜上，往往说明选型顺序没有对齐。

NF 介于 UF 与 RO 之间，具体定位需结合截留分子量、脱盐需求和进水条件综合判断。

二、UF 的推动力与运行特征

膜分离的通用逻辑是：膜两侧存在某种推动力，如压力差、浓度差、电位差等，原料侧组分选择性透过膜，从而实现分离、提纯。换工艺，本质上是换推动力。

UF 通常依靠静压差推动。在一定压力下，含高分子溶质和低分子溶质的混合液流过膜表面，溶剂和小于膜孔径的低分子溶质透过膜成为滤液，大于孔径的高分子溶质、胶体、微生物等被截留，成为浓缩液。透过液和浓缩液各有出口，均可根据项目需求进一步处理或利用。

UF 的分离机制通常包括膜表面机械筛分、膜孔阻塞、阻滞作用和膜面吸附，其中筛分占主导。正常运行时按孔径筛分较稳定；当吸附作用增强时，有效孔径可能变小，压差读数会上升。

由于是静压差推动、渗透压较小，UF 通常无相变、常温运行、能耗相对较低，适合热敏性物质的分离、浓缩和提纯；设备与流程相对简单，维护可侧重压差监测和清洗。RO 则不同，需要克服渗透压本身，运行条件更复杂。

________________________________________

三、原水按粒径排队，工艺截留范围相对固定

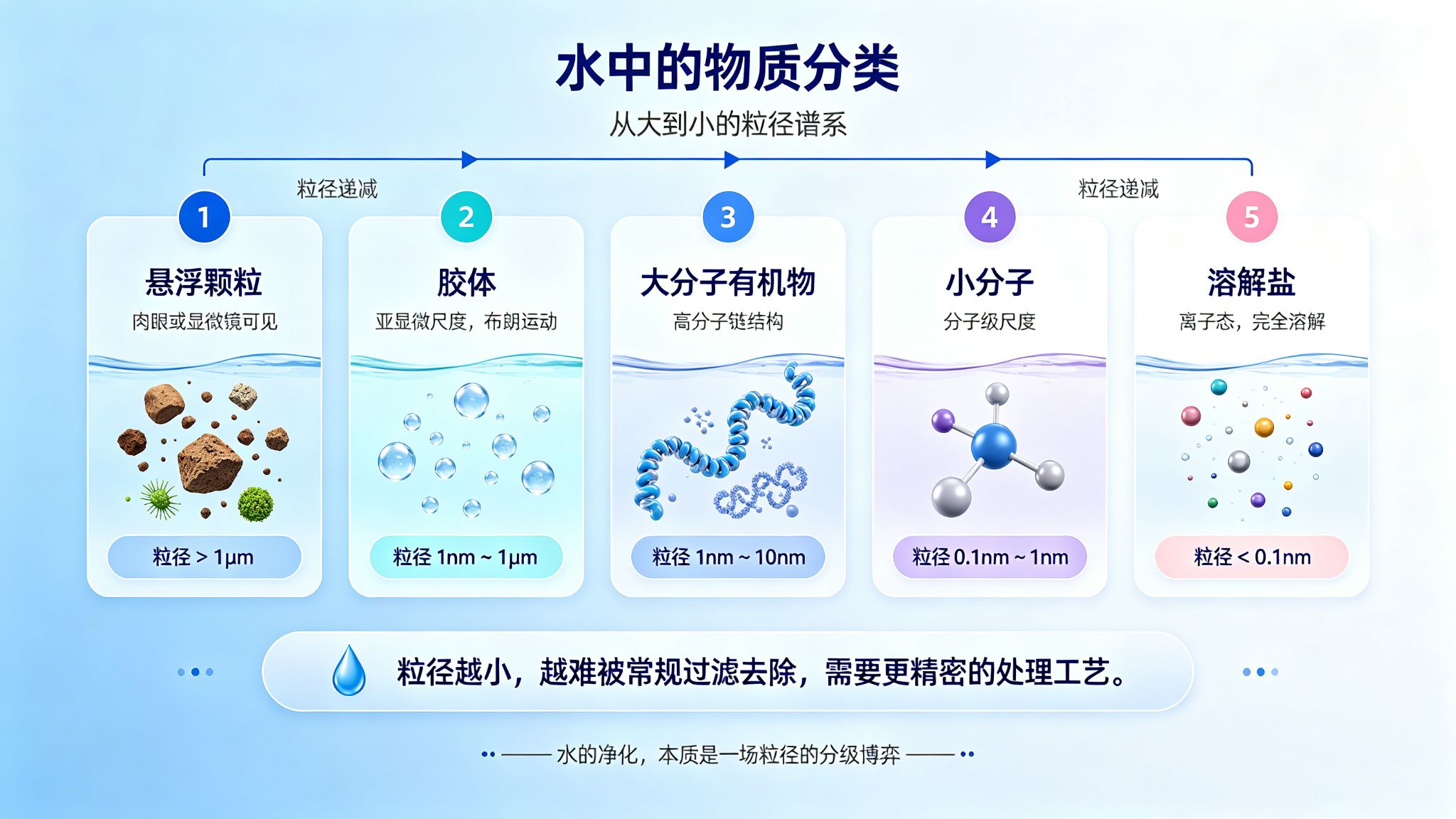

原水中的物质从大到小可大致分为：悬浮颗粒、胶体、大分子有机物、小分子、溶解盐。不同工艺能覆盖的粒径或分子量区间不同，原水粒径分布才是变量。

匹配得好，选型更顺；匹配不好，运行风险会增加。

膜组件形态也取决于进水条件。板式组件比表面积较大、投资与运行费用可能较低，但处理悬浮颗粒含量较高的料液时容易堵塞，清洗相对麻烦。管式组件对高浓度悬浮颗粒料液适应性更强，污染严重时可采用泡沫塑料球或海绵进行机械清洗，但投资和运行费用通常较高，比表面积较小。

选择哪种形态，更多取决于水质污染特性，而不是单纯追求脱盐率。

四、回收率不是“设定”出来的，而是排列计算出来的

以某卷式膜元件公开样本为例，厂家对单支膜组件的回收率上限有分档规定：

• 40 in（1016 mm）元件，1~6 支时回收率上限分别约为 16%、29%、38%、44%、49%、53%；

• 60 in（1524 mm）元件，1~4 支时约为 20%、36%、47%、55%。

具体数据请以膜厂家现行样本和项目设计导则为准。

从示例看，单段布置的回收率存在上限。若目标回收率高于该上限，通常需要多段排列：前一段浓水进入后一段，流量逐级减少，浓度逐级升高。

以 75% 回收率为例：

• 采用 4 m 长元件，内装 4 个 1016 mm 长膜元件：第一段产水约 0.44qv，第二段产水约 0.2464qv，第三段产水约 0.1380qv，系统回收率约 82%，高于 75%，可布置 3 段。

• 采用 6 m 长元件，内装 4 个 1524 mm 长膜元件：第一段产水约 0.55qv，第二段产水约 0.2475qv，系统回收率约 80%，高于 75%，可布置 2 段。

两组布置的水流经过长度均约 12 m，即 3×4 m 或 2×6 m。段数受元件长度影响，布置长度可能相近，占地和泵扬程预算可一并核算。

75% 回收率对应系统浓缩倍数约 4 倍。溶解盐被浓缩，膜面附近渗透压上升；相同产水量要求下，后段所需推动力通常高于前段。后段膜元件承担了更高的运行压力。

________________________________________

五、跨膜压差是运行读数，不是选型输入

跨膜压差通常指膜两侧压力差，与进水侧压力、产水侧压力及渗透压等相关。它更适合作为运行监测指标，而不是选型起点。

对 UF，渗透压通常较小；对 RO，跨膜压差还需同时应对渗透压和污染层阻力。同一个读数，在不同工艺中的含义不同。

实用判断：若产水量下降、进水压力变化不大，通常提示膜阻力上升，建议先查预处理出水，再评估清洗方案。不建议仅凭压力表读数反推该选哪种膜。

________________________________________

六、膜系统不是一道膜，而是一串工序

RO 系统通常包括四段工序：预处理、膜分离、膜清洗、后处理。这四段宜作为完整流程考虑。预处理可按物理、化学、光化学等方式分类选用，具体配置取决于水质。

膜清洗常被误认为“故障时才做”，实际应作为流程中的固定环节。化学清洗后通常还需用清水冲洗，膜才能恢复运行。“洗过”和“冲洗干净”是两件事。

后处理位置靠后：当 RO 出水不能满足要求时，再根据具体目标继续处理。后处理是按需追加，并非每套系统都配置。

由此可见，“选膜”只是其中一段工作，另外三段都与原水侧条件密切相关。

________________________________________

七、哪些情况下需要重新评估这套逻辑

当原水含油、高浓度有机溶剂或强氧化剂时，UF “渗透压小、低压推动、常温运行”的优势需要重新核算。膜材质与清洗方式应按介质特性重新评估，渗透压再小，也不能忽视膜被溶胀或损伤的风险。

RO 侧，进水含游离余氯可能氧化破坏膜，这已超出常规设计参数的覆盖范围，需要在预处理中严格控制。

有项目经验显示，含油废水使用 UF 时，膜面可能形成油膜，化学清洗液难以进入，严重时出现整支膜元件更换。这类问题通常难以仅靠选型表解决。

________________________________________

八、想自行复核，可看两处

其一：原水粒径分布主要落在哪个区间。若主要杂质落在 0.005~10 μm，UF 的截留范围通常已可覆盖，不必仅为追求“更精”而增加不必要的成本。

其二：目标回收率或浓缩倍数是多少。若超过 4~5，建议查看膜元件排列图，确认段数；单段回收率存在上限，通常难以通过一段完成。

原水中看不见的悬浊物，在膜孔面前好比卡车对门——能否通过，关键看孔径与形态。数据来自水质报表和运行记录，判断则需要结合项目条件综合做出。

________________________________________

风险提示： 本文为技术交流与科普内容，不构成任何具体项目的选型承诺或效果保证。文中数据为示例，实际设计请以水质分析报告、膜厂家现行技术手册、设计导则及现场条件为准。
